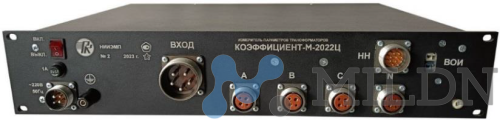

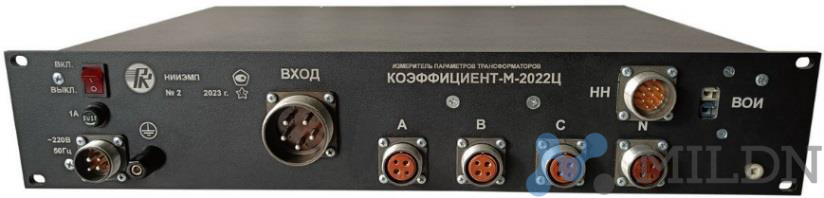

КОЭФФИЦИЕНТ-М-2022Ц Измеритель параметров трансформаторов

КОЭФФИЦИЕНТ-М-2022Ц Измеритель параметров трансформаторов

Описание товара

Измеритель в соответствии с требованиями ГОСТ 3484 и методическими указаниями ОРГРЭС обеспечивает измерение для трансформаторов всех схем и групп соединения по ГОСТ 30830 коэффициента трансформации, тока и потерь холостого хода, сопротивления короткого замыкания, и определение группы соединения обмоток.

Трёхфазный измеритель, может использоваться для однофазных измерений.
Измерение напряжений до 500 В и токов до 50 А.
Ручной или автоматический выбор предела измерения.
Программируемое число измерений с индикацией усреднённого значения.
Гальванически изолированный волоконно-оптический интерфейс.
Стоечный корпус 2U длиной 300 мм.
Диапазон рабочих температур от -15°С до +45°С.
Программное обеспечение для удаленного управления измерителем.
Протокол обмена для встраивания измерителя в собственную систему.
Поверочные кабели в основном комплекте поставки.

Технические характеристики :

Диапазон измерений среднеквадратического значения напряжения переменного тока первой гармоники U, В	от 50 до 500
Пределы допускаемой основной относительной погрешности измерений среднеквадратического значения напряжения переменного тока первой гармоники U, %	± [0,2 + 0,02 · (U_К/ U - 1)]
Диапазоны измерений среднеквадратического значения напряжения переменного тока первой гармоники U_НН, В	от 0,5 до 5 от 5 до 50 от 50 до 500
Пределы допускаемой основной относительной погрешности измерений среднеквадратического значения напряжения переменного тока первой гармоники U_НН, %	± [0,2 + 0,02 · (U_ННК/ U_НН - 1)]
Диапазоны измерений среднеквадратического значения силы переменного тока первой гармоники I, А	от 0,005 до 0,05 от 0,05 до 0,5 от 0,5 до 5 от 5 до 50
Пределы допускаемой основной относительной погрешности измерений среднеквадратического значения силы переменного тока первой гармоники I, %, в диапазонах от 0,005 до 0,05 А от 0,05 до 0,5 А от 0,5 до 5 А от 5 до 50 А	± [0,25 + 0,05 · (I_К/ I - 1)] ± [0,25 + 0,025 · (I_К/ I - 1)]
Диапазон измерений угла фазового сдвига между напряжением и током Δϕ, °	от минус 180 до 180
Пределы допускаемой основной абсолютной погрешности измерений угла фазового сдвига между напряжением и током Δϕ, °	± [0,25 + 0,025 · (U_К/ U + I_K/ I)]
Диапазон измерений коэффициента мощности К_P	от -1,0 до +1,0
Пределы допускаемой основной абсолютной погрешности измерений коэффициента мощности К_P	± [0,05 + 0,005 · (U_К/ U + I_K/ I - 2) + (1 / K_P - 1)]
Диапазоны измерений активной электрической мощности P, Вт (от 0,01 · I_К· U_К· К_P до I_К· U_К· К_P)	от 0,25 · К_P до 25 (I_К = 0,05 А) от 2,5 · К_P до 250 (I_К = 0,5 А) от 25 · К_P до 2500 (I_К = 5 А) от 250 · К_P до 25000 (I_К = 50 А)
Пределы допускаемой основной относительной погрешности измерений активной электрической мощности P, %	± [0,5 + 0,025 · (U_К/ U + I_K/ I - 2) + 0,6 · (1 / K_P - 1)]
Диапазон измерений частоты переменного напряжения f и тока fi, Гц	от 45 до 65
Пределы допускаемой основной абсолютной погрешности измерений частоты переменного тока f, Гц	±0,05

Комплект поставки

№	Наименование	Количество
1	Измеритель параметров трансформаторов КОЭФФИЦИЕНТ-М-2022Ц	1
2	Кабель питания КП, длина 3 м	1
3	Кабель измерительный поверочный КИП3, длина 1 м	1
4	Кабель измерительный поверочный КИП-НН, длина 1 м	1
5	USB-флеш-накопитель с программным обеспечением	1
6	Руководство по эксплуатации	1

Характеристики

Прочие
Производитель	НИИЭМП
Госреестр РФ	Да
Межповерочный интервал, мес.	12
Гарантия, мес.	12 месяцев
