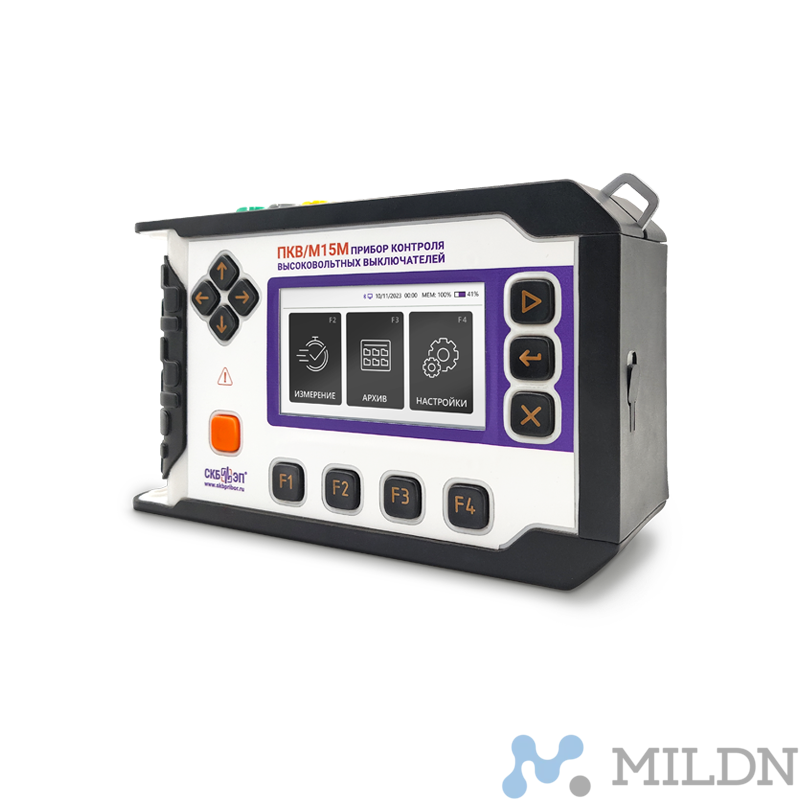

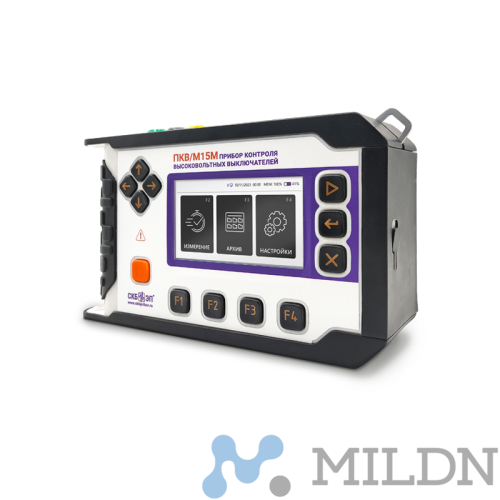

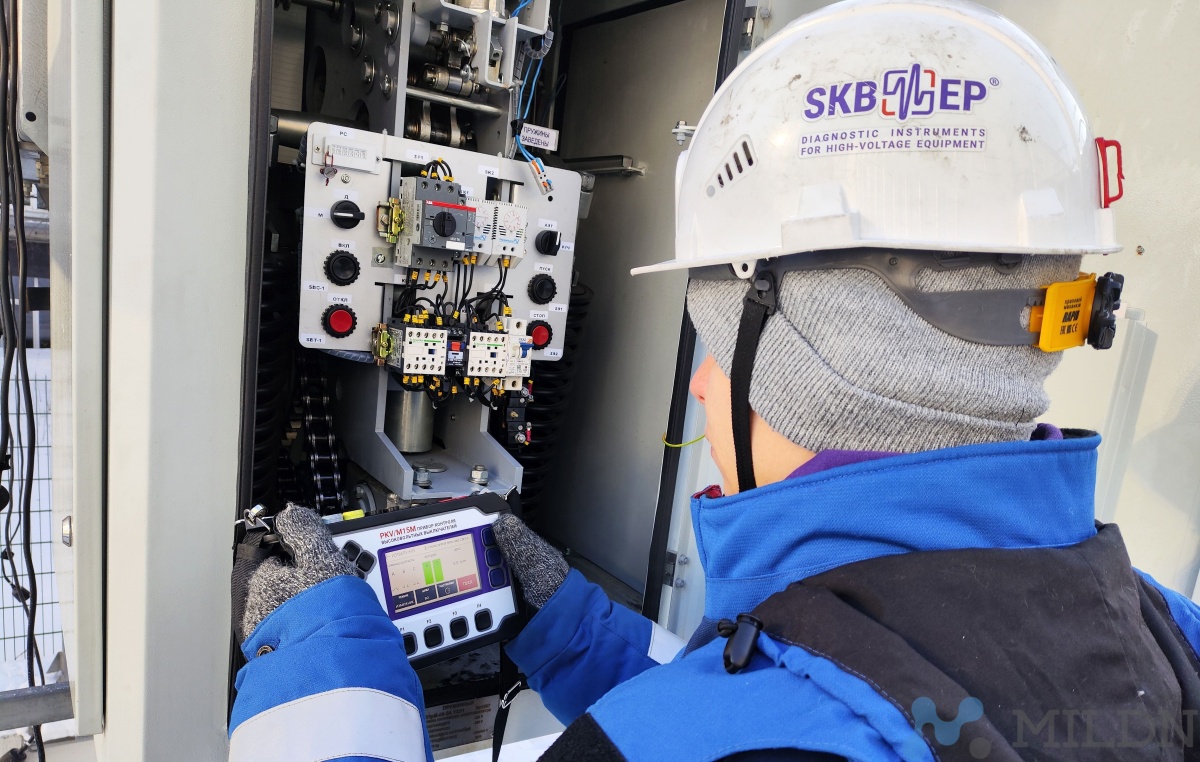

ПКВ/М15М Прибор контроля высоковольтных выключателей

ПКВ/М15М Прибор контроля высоковольтных выключателей

Описание товара

ПКВ/М15М заключил в себе лучшее от своих предшественников, сочетая быстродействующую базу и уникальные функции в компактном корпусе.

Прибор обеспечивает контроль параметров времени, хода и скорости подвижных частей масляных, вакуумных, элегазовых и электромагнитных выключателей советского, российского и зарубежного производства до 220 кВ.

С помощью ПКВ/М15М возможно локализовать проблемный участок объекта и определить различные дефекты, такие как:

затягивание времени операции отключения или включения;
разновремённость срабатывания полюсов;
ильный дребезг контактов;
недостаточный вжим контактов;
повторное замыкание контакта при отключении;
затирание в механизме привода;
неисправность буфера (демпфера) отключения;
износ пружин внутри дугогасительных камер и др.

Одной из "фишек" прибора стала возможность запуска на измерение по "сухому контакту", что востребовано при диагностике выключателей производства TAVRIDA ELECTRIC.

Технические характеристики:

Параметр	Значение
Характеристики процесса измерений
Диапазон измерения и регистрации временных интервалов	0,001 - 10 000 мс
Точность	±10^-4[1 + tx] c, где tx - измеряемый интервал времени
Диапазон измерения линейных перемещений с датчиком ДП12	1 - 900 мм
Точность	±1 мм
Диапазон измерения угловых перемещений с датчиком ДП21	0,09° - 360°
Точность	±0,56°
Диапазон измерения скорости движения	0,002 - 20 м/с
Диапазон измерений линейных перемещений с датчиком ДП32	0,1 – 20 мм
Точность	±0,1 мм
Максимальный коммутируемый ток	20 А
Циклы силового коммутатора	О, В, ОВ, ОВО, ОВО-В, ОВО-ВО
Интерфейс
Связь с ПК	USB, Bluetooth
Связь с мобильными устройствами	Bluetooth
Дисплей	Цветной, TFT 480 x 272 пикселей
Язык интерфейса и руководства пользователя	Русский / Английский
Основные характеристики
Электрическое питание	~ 100-242 В, 50 Гц — 100-340 В
Потребляемая мощность не превышает	30 Вт
Количество каналов контроля контактов выключателя	3
Питание (встроенная батарея)	Литий-ионная
Время заряда аккумулятора	< 3 ч
Габариты	250 х 150 х 60 мм
Масса измерительного блока	< 1,3 кг
Окружающая среда
Защита от окружающей среды	IP 54
Диапазон температуры при работе с прибором	от -20°C до +55°C
Диапазон температуры при хранении прибора	от 0°C до +40°C
Диапазон температуры при транспортировке прибора	от -20°C до +55°C
Относительная влажность воздуха	95% (без конденсации влаги)
Безопасность и сертификаты
Теплоизоляция	Защищает все чувствительные компоненты, избегая любых повреждений из-за перегрева
Безопасность	IEC 61010-1
ЕМС	IEC 61326-1
Класс защиты от поражения электрическим током	Класс защиты II

Комплект поставки:

№	Наименование, Индекс	Применение	Количество
1	Измерительный блок ПКВ/М15М 058.00.00.000	Прибор и сопроводительная документация: руководство по эксплуатации и формуляр.	1
2	Зарядное устройство —	Зарядное устройство с кабелем USB А - USB Type-С (длина 1,5 м).	1
3	Разветвитель кабелей полюсов 058.04.00.000	Выносной блок (без заземления), который с одной стороны кабелем длинной 1 м подключается к прибору ПКВ/М15М, а с другой стороны в 4 его разъема подключаются Кабели полюсов с последующим подключением к выключателю.	1
4	Кабели полюсов 058.09.00.000 058.09.00.000-01 058.09.00.000-02 058.09.00.000-03	Комплект кабелей с зажимами типа «крокодил» (зев 50 мм) для подключения к Разветвителю кабелей полюсов и к полюсам А, В, С. Состоит из 6 штук: Желтый кабель «А» (1 шт.) - длина 2,5 м; Зеленый кабель «В» (1 шт.) - длина 2,5 м; Красный кабель «С» (1 шт.) - длина 2,5 м; Черный кабель «Общий» (3 шт.) – длина каждого 2,5 м. Обеспечивают работу на объектах до 35 кВ.	1
5	Разветвитель кабелей «Общий» 058.06.00.000	Выносной блок (с заземлением — длина провода 2,5 м), который с одной стороны кабелем длинной 1 м подключается к Разветвителю кабелей полюсов, а с другой стороны в 3 его разъема подключаются 3 кабеля «Общий» (черные) из комплекта Кабелей полюсов с последующим подключением к выключателю. Рекомендовано к применению с высоковольтными выключателями стационарного типа (для выкатных выключателей использование необязательно).	1
6	Кабель управления 058.05.00.000 058.05.00.000-01	2 кабеля и 4 зажима типа «крокодил» (зев 25 мм) для подачи команды запуска и управления коммутацией. Длина каждого 2,5 м.	1
7	Ремень 158.01.00.000	Предназначен для транспортировки и переноса прибора на плече. Длина 1,7 м.	1
8	Сумка 126.06.00.000	Сумка для транспортировки и хранения прибора и комплектующих.	1

Характеристики

Прочие
Производитель	СКБ ЭП
Госреестр РФ	Да
Межповерочный интервал, мес.	12
Гарантия, мес.	24
