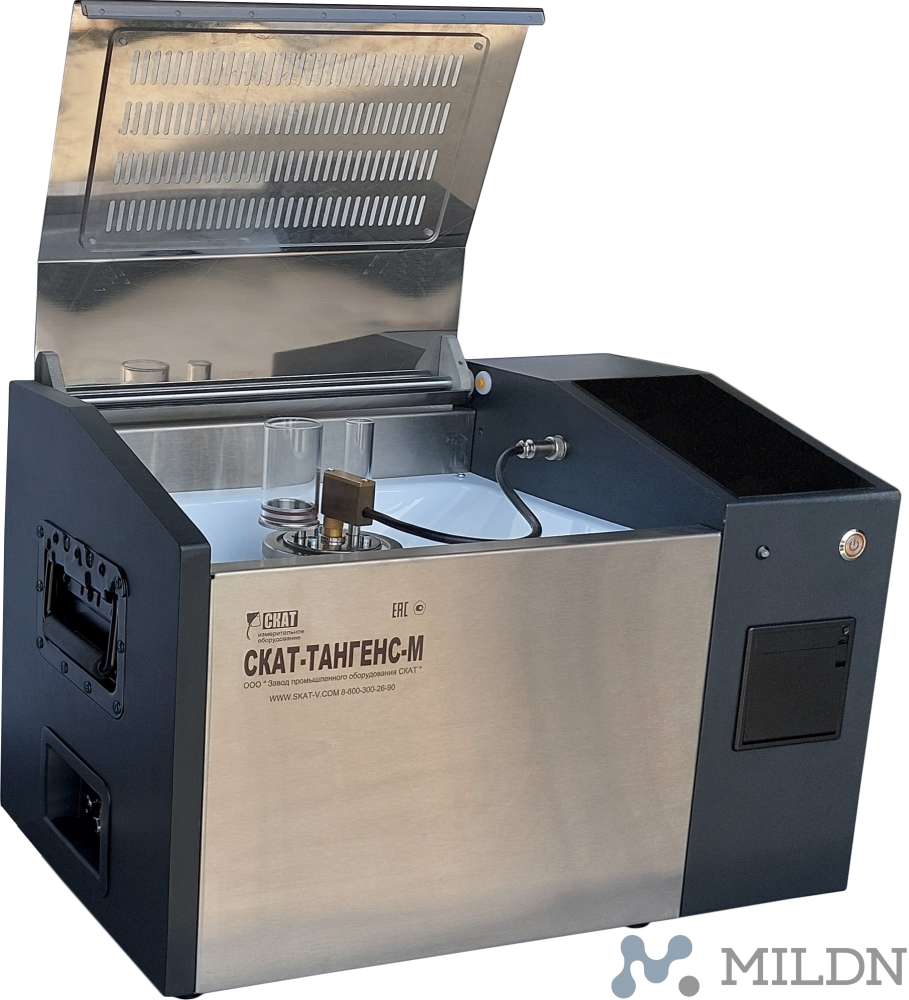

СКАТ-ТАНГЕНС-М Тестер диэлектрических жидкостей

Тестер диэлектрических жидкостей СКАТ-ТАНГЕНС-М предназначен для контроля качества и испытания жидких диэлектриков. Область применения прибора - контроль качества жидких диэлектриков
(электроизоляционных масел), применяемых в различных маслонаполненных энергоустановках, электроизмерительных приборах и аппаратах в целях обеспечения надежной работы электрооборудования на всех этапах его эксплуатации.

ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА

Сенсорный цветной экран (7,0 дюймов) для эффективного управления и контроля за испытаниями.

•  Автоматизированный процесс проведения прямого измерения тангенса диэлектрических потерь и косвенного измерения относительной диэлектрической проницаемости жидких диэлектриков по измеряемой электрической емкости измерительной ячейки трехзажимного типа, которая соответствует ГОСТ Р МЭК 60247-2013 IEC 60247. Заливка пробы масла производится в стакан наливной установленный в ячейку. Контроль подаваемого напряжения и температуры нагрева ячейки осуществляется с помощью электрода измерительного с датчиком температуры.
• Использование цифрового гармонического анализа сигналов при получении и обработки результатов для проведения испытаний.
• Проведение испытаний жидких диэлектриков при действующем напряжении переменного тока, приложенного к измерительной ячейке от 500 до 2000 В, что соответствует напряженности переменного электрического поля в зазоре измерительной ячейки в диапазоне от 0,25 до 1 МВ/м.
• Возможность проведения испытаний на частотах от 40 до 64 Гц в диапазоне температуры окружающей среды от плюс 10 ºC до плюс 40 ºC.
• Устройство заправки и слива масла (вакуумный насос) позволяют быстро и качественно в автоматизированном режиме проводить испытания с жидкими диэлектриками без разбора ячейки, как внутри прибора, так и ячейки, установленной вне прибора на подставке.
• Минимальное количество компонентов, что упрощает сборку и разборку измерительной ячейки.
• Управляемый микропроцессором индукционный нагрев испытательной ячейки от 60 до 110°C.
• Система датчиков обеспечивает безопасную работу только при закрытой крышке прибора.
• Термопринтер для автоматической печати результатов испытаний в конце проверки или ручной печати сохраненных ранее в энергонезависимой памяти отчетов.
• Удобный и прочный кейс для транспортировки и хранения принадлежностей, ячейки измерительной и устройства для периодического контроля прибора в условиях лаборатории.
• Программное обеспечение для работы с сохраненными результатами испытаний на персональном компьютере.
• Язык интерфейса: Русский, Английский.

Прибор соответствует требованиям стандартов ГОСТ Р МЭК 60247-2013, ГОСТ 6581-75.

---

Технические характеристики:

Наименование характеристики	Значение
Диапазон измерений тангенса угла диэлектрических потерь	от 1‧10-4 до 1,000
Пределы допускаемой абсолютной погрешности измерений тангенса угла диэлектрических потерь	±(0,00015+0,01·tgδх)
Диапазон измерений электрической емкости, пФ	от 28 до 1000
Пределы допускаемой относительной погрешности измерений электрической емкости, %	±1
Диапазон воспроизведений среднеквадратических значений напряжения переменного тока частотой от 40 до 62 Гц, В	от 500 до 2000
Пределы допускаемой относительной погрешности воспроизведений напряжения переменного тока частотой от 40 до 62 Гц, %	±1
Время  установления  рабочей  температуры  нагрева  ячейки  от  60  до 110 ºС, мин, не более	50
Время проведения измерений при установившейся температуре, с, не более	120
Габаритные размеры, мм.: -прибора -кейс с комплектом принадлежностей	540х330х360 520х395х185
Масса, кг.: -прибора -кейс с комплектом принадлежностей	24 9

Примечание: * tgδ – измеренное значение тангенса угла диэлектрических потерь

---

Комплектация:

Тестер жидких диэлектриков СКАТ-ТАНГЕНС-М	1 шт.
Кейс транспортировочный с комплектом принадлежностей	1 шт.
Паспорт	1 шт.
Руководство по эксплуатации	1 шт.

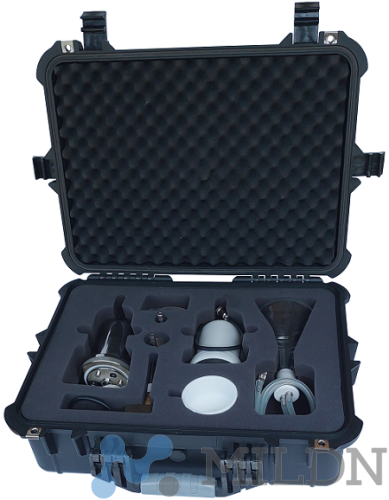

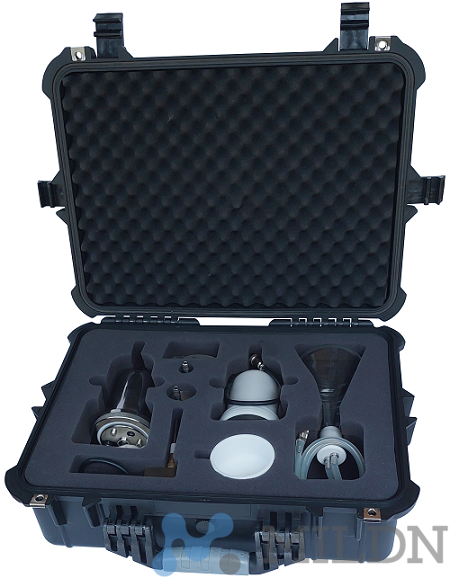

Комплект принадлежностей в кейсе транспортировочном:

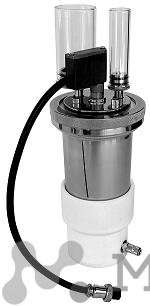

Ячейка измерительная	1 шт.
Электрод измерительный с датчиком температуры ДТС214-РТ1000.В2.120/0,2	1 шт.
Устройство контроля калибровки СКАТ-ТАНГЕНС-М.УКК	1 шт.
Кабель для подключения УКК	1 шт.
Перемычка УКК
Колба дренажная в сборе	1 шт.
Стакан наливной	1 шт.
Аэратор	1 шт.
Подставка для ячейки	1 шт.
Провод заземления	1 шт.
Электрод контроля ВН	1 шт.
Кабель-переходник коаксиальный	1 шт.
Кабель сетевой	1 шт.
Перчатки, х/б, белые	1 пара
Набор ключей для разборки/сборки ячейки измерительной	1 компл.
Комплект ЗИП	1 компл.
