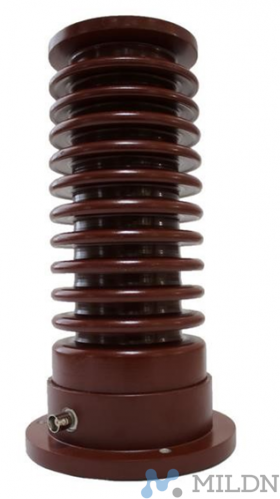

Ёмкостный датчик ЭксДи Д-6 специально предназначен для измерения частичных разрядов генераторах и электродвигателях. Компактный размер датчика делает его хорошо подходящим для онлайн и оффлайн измерений ЧР на вращающихся машинах.

Для постоянного монтажа датчик имеет 3 отверстия на нижнем фланце. Датчик может монтироваться вертикально, вверх дном и горизонтально.

Датчик может быть установлен в коробке выводов генераторов переменного тока или мощных электродвигателей, а также на токопроводе. На основании датчика расположен выходной разъем типа BNC.

Датчик содержит внутренний резистор, который обеспечивает подходящее соотношение деления напряжения на частотах 50-60 Гц. Он также содержит внутренний ограничитель перенапряжения, который удерживает выходное напряжение в безопасных пределах даже при наличии кратковременных бросков и переходных перенапряжений на шинах.

Корпус датчика обеспечивает высокие диэлектрические свойства и компактность.

Длина пути утечки согласно ГОСТ 9920-89 обеспечена для сильной степени загрязнения и составляет 500 мм.


Типовые функциональные блок-схемы диагностики состояния изоляции генераторов/двигателей методом выявления частичных разрядов с использованием ёмкостных датчиков Д-6.
