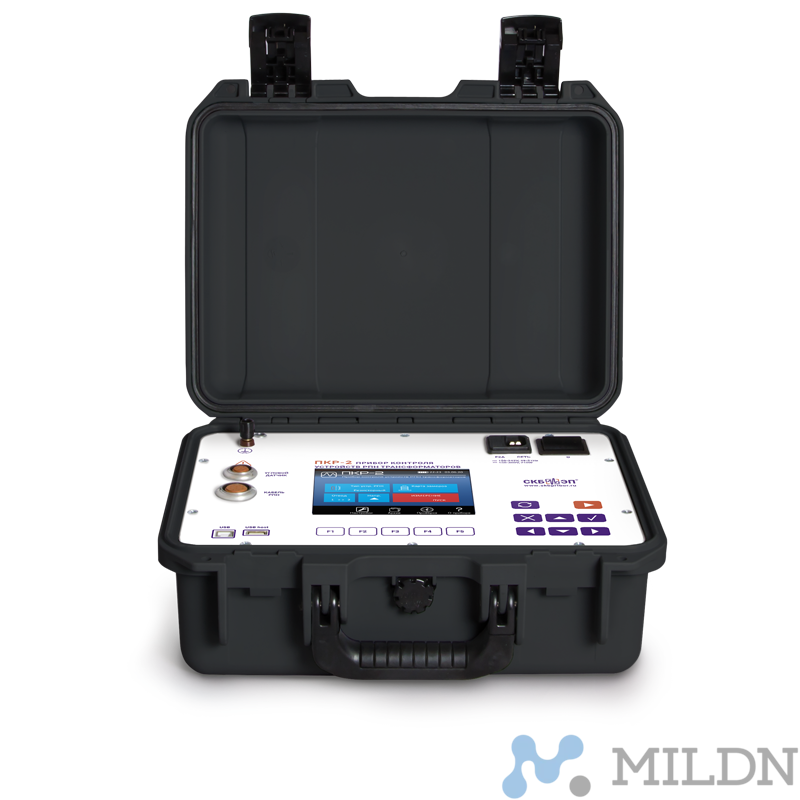

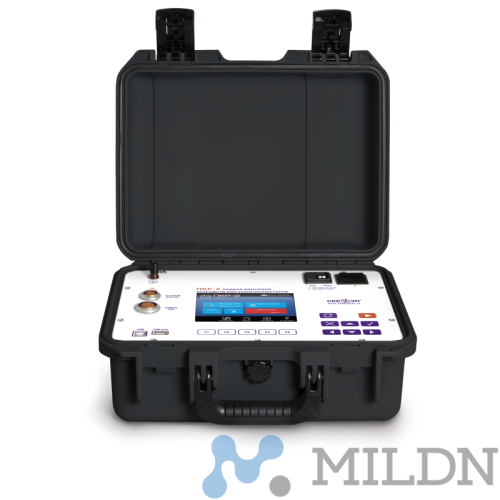

ПКР-2 предназначен для проверки технического состояния устройств РПН всех типов, как резисторных так и реакторных. Прибор позволяет проводить осциллографирование методом прямой диагностики со вскрытием бака, частичным или полным сливом масла, а также снимать круговые диаграммы.
Режим безразборной проверки резисторных устройств РПН (метод DRM)
Режим безразборной проверки (метод DRM) позволяет проводить контроль технического состояния устройств РПН с токоограничивающими резисторами без снятия крышки бака контактора. Режим основан на методе DRM (Dynamic Resistance Measurement) и заключается в измерении силы тока через обмотку, в которую включено устройство РПН. На основе результатов измерений строится график DRM, который показывает изменения силы тока в моменты переключения контактов. Этот график позволяет определить время переключения с отвода на отвод, а также общее техническое состояние проверяемого объекта.
Например, для устройств типа РС, РНОА и др. можно определить правильность работы главных и дугогасительных контактов контактора, их состояние (подгоревший или нет контакт), целостность токоограничивающих резисторов.
Для устройств типа РНТА – 35/320 и в аналогичных устройствах, в которых контактор и избиратель заменены переключателем тонкого регулирования, можно проверить главный и дугогасительные контакты, токоограничивающий резистор, а также состояние поверхности всех неподвижных контактов переключателя, через которые перемещаются подвижные контакты.
Данная диагностика позволяет получать осциллограммы переключения контактора для широкого круга переключающих устройств, кроме реакторного типа.
![Осциллографирование устройства РПН типа РС-4 в безразборном режиме (DRM-тест) Осциллографирование устройства РПН типа РС-4 в безразборном режиме (DRM-тест)](/upload/medialibrary/be2/be2782e842551d9516d1db9f6d31f3be.png)
![Осциллографирование устройства РПН типа VACUTAP MR в безразборном режиме (DRM-тест) Осциллографирование устройства РПН типа VACUTAP MR в безразборном режиме (DRM-тест)](/upload/medialibrary/5dd/5ddcae500a9547cf8d12427634c61cdc.png)
Осциллографирование резисторных устройств РПН методом прямой диагностики
Снятие осциллограмм переключения контактора резисторных устройств РПН позволяет выявить затягивание срабатывания, неодновременность срабатывания по фазам, дребезг при переключении.
Все характеристики снимаются:
- одновременно по трем фазам для устройств РПН, расположенных в "нейтрали" обмоток, соединенных по схеме "звезда";
- пофазно для устройств РПН, расположенных в "линии" обмоток, соединенных по схеме "звезда" или "треугольник".
![Типовая осциллограмма резисторного устройства РПН Типовая осциллограмма резисторного устройства РПН.png](/upload/medialibrary/db3/db372eba1985db8b06c2b4cfee7b5a69.png)
Снятие круговых диаграмм резисторных и реакторных устройств РПН
Для снятия круговых диаграмм прибор комплектуются специальным датчиком. Его сопряжение с валами различных приводов обеспечивается набором осей и втулок, при этом их установка производится без применения какого-либо инструмента простым надеванием на вылет вала.
Все характеристики снимаются:
- одновременно по трем фазам для устройств РПН, расположенных в "нейтрали" обмоток, соединенных по схеме "звезда";
- пофазно для устройств РПН, расположенных в "линии" обмоток, соединенных по схеме "звезда" или "треугольник".
Автоматическая самонастройка к устройству РПН и контроль по трём фазам
Для измерения параметров устройств РПН не требуется подключение дополнительных элементов (например, резисторов) или знание сопротивлений токоограничивающих резисторов проверяемого устройства. Все подстройки к конкретному устройству РПН выполняются в приборе автоматически, а осциллографирование и снятие круговых диаграмм фиксируется одновременно по трём фазам.
Проверка реакторных устройства РПН в статическом режиме
С помощью прибора ПКР-2 реакторные устройства РПН можно проверить в статическом режиме. Пользователь вращает вал привода рукояткой в замедленном темпе, а на дисплее в этот момент отображаются моменты замыкания/размыкания контактов в градусах и в значениях напряжения и тока.
Эргономичные щупы или кабель с зажимами типа "крокодил"
Для удобства прямого подключения к контактам устройства РПН, когда происходит открытие бака, частичный или полный слив масла, приборы комплектуются специальными длинными щупами.
Без контактных щупов подключение к устройству возможно посредством кабеля с зажимами типа "крокодил", в этом случае проводят частичный или полный слив масла из бака контактора, либо полностью извлекают устройство из бака трансформатора.
Автономность аккумулятор, сенсорный экран и работа с результатами диагностики
ПКР-2М оборудован встроенным аккумулятором, что повышает его мобильность и удобство эксплуатации. Автономное питание позволяет эксплуатировать прибор в течение всего рабочего дня без подзарядки на обширной территории подстанции или цеха, что избавляет от хлопот с кабелем питания, удлинителем сетевой розетки и заземлением.
Для представления информации в графическом или табличном виде прибор оборудован большим цветным графическим дисплеем с высокой яркостью и контрастностью, облегчающим обработку графиков.
Сохранение результатов измерений происходит в энергонезависимой памяти прибора, на внешнем Flash-накопителе, а также возможна передача их в компьютер.
Управление может осуществляться через клавиатуру, сенсорный экран или от ПК, что позволяет снимать диаграммы, находясь с компьютером в салоне автомобиля, что немаловажно в зимнее время.
Высокий уровень безопасности при эксплуатации
Прибор соответствует требованиям электромагнитной совместимости, предъявляемым к оборудованию класса А по ГОСТ Р 51522.1-2011.
Прибор соответствует требованиям безопасности, предъявляемым к электрическим контрольно-измерительным приборам и лабораторному оборудованию по ГОСТ Р 52319-2005.
Прибор представлен в двух модификациях
|
ПКР-2
|
ПКР-2М
|
Режим проведения проверки устройств РПН
|
разборный
|
разборный и безразборный (метод DRM)*
|
Встроенное аккумуляторное питание
|
-
|
+
|
Передача данных на внешний Flash-накопитель
|
-
|
+
|
* Режим безразборной проверки позволяет проводить контроль технического состояния устройств РПН с токоограничивающими резисторами без снятия крышки бака контактора. Режим основан на методе DRM (Dynamic Resistance Measurement) и заключается в измерении силы тока через обмотку, в которую включено устройство РПН. На основе результатов измерений строится график DRM, который показывает изменения силы тока в моменты переключения контактов.
Пользователи прибора ПКР-2 тоже имеют возможность проведения безразборной диагностики устройств РПН, но для этого необходимо подать заявку производителю на активацию данного режима. Стоимость программного обеспечения для ПКР-2 на активацию DRM уточняйте у менеджеров компании. Кроме того, для проведения такой диагностики необходимо заказать один кабель закорачивания.
Технические характеристики
Параметр
|
Значение
|
Диапазон измерений интервалов времени
|
0,01 ÷ 1200 с
|
Точность
|
±(3+tx)×10-4 с
|
Разрешающая способность
|
±0,1 мс
|
Диапазон измерений угловых перемещений
|
2˚ ÷ 360˚
|
Точность
|
±0,56˚
|
Диапазон измерений силы постоянного тока
|
1 ÷ 4 А
|
Диапазон измерений электрического напряжения постоянного тока
|
1 ÷ 20 В
|
Диапазон измерений электрического сопротивления постоянному току
|
1 ÷ 20 Ω
|
Точность
|
±5 %
|
Частота дискретизации измерения сопротивления на канал
|
10 ±0,1 кГц
|
Максимальное время регистрации круговой диаграммы
|
20 мин
|
Максимальное время регистрации осциллограммы методом DRM
|
20 мин
|
Питание (встроенная батарея)
|
Литий-ионная
|
Время заряда аккумулятора
|
2,5 ч
|
Время работы от встроенного аккумулятора
|
2 ÷ 8 ч
|
Связь с ПК
|
USB и USB host
|
Дисплей
|
Цветной графический TFT
сенсорный, 640x480 точек
|
Потребляемая мощность в режиме ожидания
|
< 15 Вт
|
Потребляемая мощность в режиме измерений
|
< 210 Вт
|
Питание (сетевое напряжение)
|
~ 150-242 В, 50 Гц
= 150-300 В
|
Габариты
|
360×290×165 мм
|
Масса прибора ПКР-2 / ПКР-2М
|
5,1 / 6,1 кг
|
Защита от окружающей среды
|
IP 64 (крышка прибора закрыта)
IP 20 (крышка прибора открыта)
|
Диапазон температуры при работе с прибором
|
от -20 °C до +40 °C
|
Комплект поставки
№
|
Наименование
|
Применение
|
Количество
|
1
|
Измерительный блок ПКР-2М СКБ035.00.00.000
|
Прибор и сопроводительная документация: встроенный режим безразборной диагностики устройств РПН (режим DRM), сертификат о калибровке, руководство по эксплуатации, формуляр, методика выполнения измерений, программное обеспечение (ПО) для ПК.
|
1
|
2
|
Кабель измерительный в комплекте с соединителем
СКБ035.29.00.000
СКБ035.24.00.000
СКБ035.24.00.000-01
СКБ035.24.00.000-02
|
При безразборном методе диагностики (DRM-тест) для подключения к вводам трансформаторов до 220 кВ включительно. Для подключения к вводам трансформаторов свыше 220 кВ и автотрансформаторам необходимо заказать другой тип зажимов с соединителем из дополнительной комплектации (СКБ035.38.00.000, СКБ035.39.00.000).
|
3
|
3
|
Кабель закорачивания СКБ035.31.00.000
(вариант комплекта поставки 2)
|
Для использования метода DRM необходим кабель закорачивания для замыкание вторичных цепей. Комплект состоит из 3-х закороток одинаковой длины 12 м. На обоих концах провода закороток припаяны зажимы типа «крокодил». предназначен для устройств РПН силовых трансформаторов и автотрансформаторов. Применяется для всех одно- и трехфазных автотрансформаторов, а также трехфазных ТС со схемами соединения обмоток Yн/Yн и Y/Yн.
|
1
|
4
|
Датчик углового перемещения ДП22 СКБ035.26.00.000
|
Датчик позволяет измерять угол поворота и число оборотов вала устройства РПН (в комплекте паспорт и сертификат о калибровке). Диапазон измерений угла 0 - 360º (необходимо выбрать подходящую оси из дополнительной комплектации).
|
1
|
5
|
Струбцина СКБ035.30.00.000
|
Для фиксирования датчика ДП22 на приводе устройства РПН.
|
1
|
6
|
Ручка СКБ028.25.00.000
|
Для крепления магнитного прижима. Рукоять для поворачивания вала РПН. Используется совместно с осями из дополнительной комплектации.
|
1
|
7
|
Кабель сетевой СКБ018.09.00.0000
|
Для подключения прибора к сети питания. Температурный диапазон -15 ÷ +45 ºС (длина 1,5 м.).
|
1
|
8
|
Провод заземления СКБ010.01.00.000
|
Для заземления корпуса прибора. Оканчивается струбциной и наконечником под винт. Номинальный ток 50А (длина 1,8 м.).
|
1
|
9
|
Ось №10 совместно со втулкой СКБ035.25.00.000
|
Ось №10 предназначена для приводов устройств РПН типа MZ-4.1; M3.2; M3-4. Для привода ПДП-4У используется совместно со втулкой СКБ035.25.05.000. Для остальных приводов смотрите оси в таблице "Дополнительная комплектация".
|
1
|
10
|
Предохранитель ВП2Б-1В-2А
|
Для защиты источника питания.
|
2
|
11
|
СумкаСКБ126.06.00.000
|
Для переноски кабелей и комплектующих.
|
1
|
