ПУВ-10

Описание товара

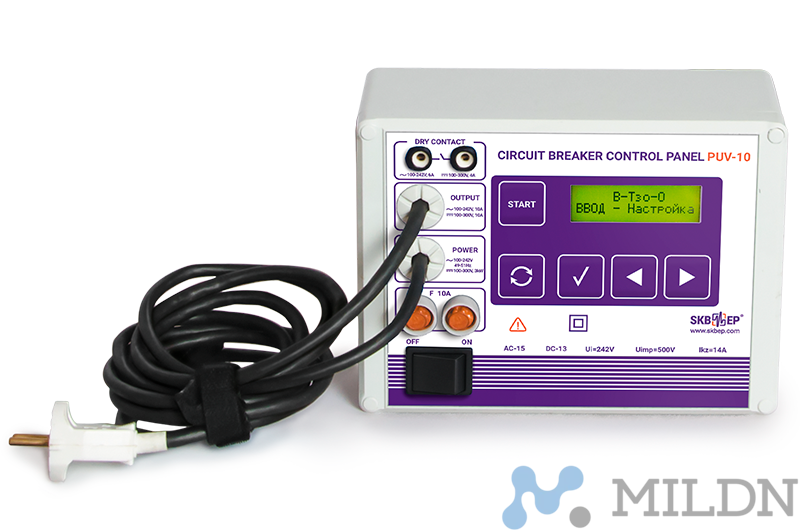

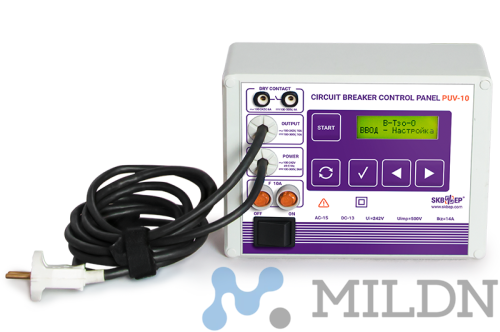

Пульт управления приводами высоковольтных выключателей постоянного и переменного тока

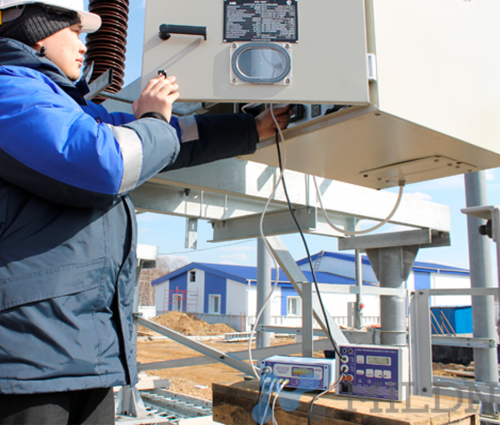

ПУВ-10 применяется при проведения испытаний высоковольтных выключателей с приводами постоянного или переменного тока при контроле их технического состояния до, после и во время ремонта.

Пульт предназначен для формирования команд управления выключателем путем автоматической подачи на катушки электромагнитов электрического напряжения.

ПУВ-10 может применяться не только при контроле выключателей, но и для управления разнообразными активно-индуктивными нагрузками.

Питание пульта осуществляется от того же напряжения, которое коммутируется его ключами со входа на оба выхода. Благодаря этому отпадает необходимость во втором источнике напряжения, а специально разработанный блок питания пульта с очень широким диапазоном питающих напряжений позволяет снизить нижний предел коммутируемого напряжения до 50В постоянного и 45В переменного.

Максимальный рабочий ток до 10А

При работе вход пульта подключается к сети питания выключателей, выход "Откл." – к катушке электромагнита отключения, выход "Вкл." – к катушке электромагнита включения или контактора, выход "Общ." – к общей точке соединения катушек в соответствии со схемой (указанной выше).

При оценке правильности функционирования блокировочных контактов выходы "Откл." и "Вкл." присоединяются к катушкам не непосредственно, а через соответствующие блокировочные контакты.

Проверка работоспособности в простых операциях

операция Включение "В" - совокупность электромеханических процессов, происходящих при замыкании контактов выключателя;
операция Отключение "О" - совокупность электромеханических процессов, происходящих при размыкании контактов выключателя.

Проверка работоспособности в сложных циклах и испытания многократными опробованиями

цикл "О-Тп-В" - последовательное выполнение отключения и включения с указанием длительности произвольной паузы (Тп);
цикл "В-Тзо-О" - последовательное выполнение включения и отключения с указанием длительности задержка отключения (Тзо);
цикл "О-Тп-В-Тзо-О" - последовательное выполнение операций отключения, включения и повторного отключения с указанием длительности Тп и Тзо.

Проверка работоспособности в сложных циклах и испытания многократными опробованиями являются обязательными при вводе в эксплуатацию нового или отремонтированного оборудования. Согласно СТО 34.01-23.1-001-2017 "Объемы и нормы испытаний электрооборудования" в цикле ВО без выдержки времени должны проверяться все виды выключателей: масляные, воздушные, элегазовые, вакуумные, а в циклах ОВ и ОВО – все виды выключателей, предназначенных для работы в режиме АПВ, кроме вакуумных.

Синхронизация работы пульта с другими приборами производства СКБ ЭП

ПУВ-10 рекомендован к совместному применению с прибором контроля высоковольтных выключателей ПКВ/М6Н (в стандартной и облегченной комплектации) для управления приводом выключателя (задание сложных и простых циклов) постоянного и переменного тока.

Осциллографирование и регистрацию характеристик выключателя ПКВ/М6Н выполняет самостоятельно.

Дополнительная функция ПУВ-10

Для подачи звукового сигнала, а также для работы с другими приборами (осциллографами, вибрографами, сиренами) в пульте предусмотрен канал "Сухой контакт" с регулируемым временем замыкания (от 0 до 999 сек.) относительно начала операции или цикла.

На иллюстрации выше, в качестве примера, показано подключение к пульту сирены (лампочки) для заблаговременной подачи звукового предупредительного сигнала при контроле воздушных выключателей.

Высокий уровень безопасности при эксплуатации

Пользователю необходимо лишь вызвать требуемый цикл на жидкокристаллический индикатор посредством кнопок и задать длительности операций В и О и пауз в цикле.

Можно так же запрограммировать неоднократное (до 999 раз) повторение одного и того же цикла.

Набранные один раз длительности далее сохраняются в энергонезависимой памяти, что существенно упрощает дальнейшее пользование пультом.

Эксплуатация в любых погодных условиях

Диапазон температуры эксплуатации пульта от -20 °С до +35 °С позволяет работать с устройством в разных погодных условиях.

Технические характеристики

Параметр	Значение
Максимальный рабочий ток	10 А
Максимальная коммутируемая мощность	при постоянном токе 3,0 кВт при переменном токе 2,2 кВт
Порог срабатывания защиты от токов короткого замыкания	16 А ÷ 18 А
Запрограммированные операции и циклы	О, В, О-Тп-В, В-Тзо-О, О-Тп-В-Тзо-О
Потребляемая мощность	< 15 Вт
Питание (сетевое напряжение)	перем. ~100 - 242 В, 49,5–50,5 Гц пост. =100 - 340 В
Габариты	80х200х150 мм
Масса прибора	1,7 кг
Защита от окружающей среды	IP20
Диапазон температуры при работе с прибором	от -20 °C до +35 °C
Гарантийный период	13 месяцев
Язык интерфейса и руководства пользователя	Русский

Тп - длительности произвольной паузы

Тзо - длительность задержка отключения

Комплект поставки

№	Наименование	Применение	Количество
1	Измерительный блок ПУВ-10 СКБ016.00.00.000	Пульт и сопроводительная документация: сертификат о калибровке, руководство по эксплуатации, формуляр.	1
2	Переходник СКБ015.05.00.000	Для подключения к приводу высоковольтного выключателя. Оканчивается вилкой и наконечниками типа "крокодил". Номинальный ток 50А (длина 0,3 м.).	1
3	Удлинитель СКБ016.06.00.000	Для наращивания кабеля местного местного пуска. Номинальный ток 10А. Резиновая изоляция (длина 2 м.).	1
4	Наконечники под винт М5 СКБ021.26.00.003	Предназначены для подключения к приводу высоковольтного выключателя, в то случае, если не удобно подключиться "крокодилами" к винтам колодки привода.	3
5	Предохранители ВП2Б-1В-10А	Для защиты источника питания.	2
6	Сумка СКБ116.01.00.000	Для переноски прибора.	1
