Описание товара

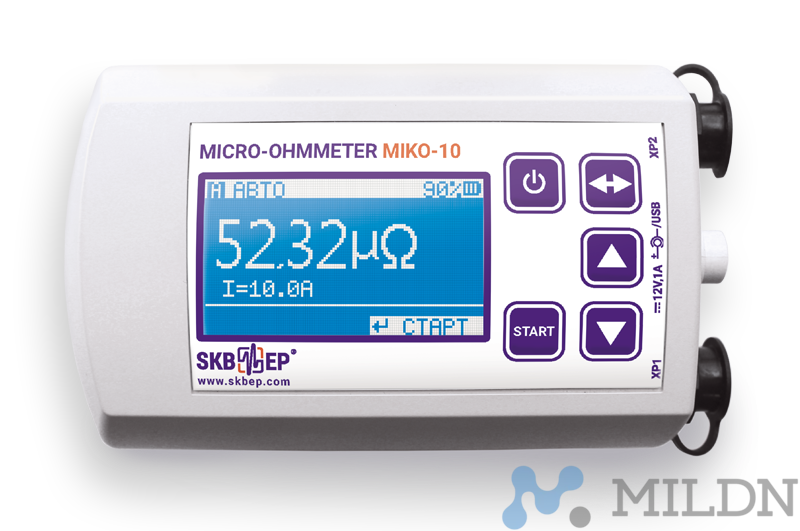

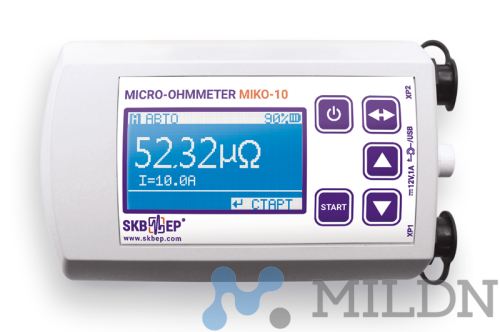

Малогабаритный микроомметр МИКО-10 предназначен для экспресс-измерения переходного электрического сопротивления постоянному току в диапазоне 1 μΩ ÷ 0,1 Ω:
- контактов высоковольтных выключателей (в т.ч. со встроенными трансформаторами тока);
- соединителей, разъединителей, шин, проводов и кабелей;
- болтовых, заклепочных, сварных и паяных соединений, обшивок летательных аппаратов и т. п.
В приборе реализовано 3 режима запуска процесса измерения:
- АВТО: предназначен для измерения переходного сопротивления высоковольтных выключателей без трансформаторов тока и любых разборных или неразборных соединений на токе 10 А. Измерение запускается автоматически по замыканию измерительной цепи;
- ОДНОКРАТНЫЙ: предназначен для измерения переходного сопротивления высоковольтных выключателей без трансформаторов тока и любых разборных и неразборных соединений на токе 1 или 10 А;
- ВСТРОЕННЫЙ ТТ: предназначен для измерения переходного сопротивления высоковольтных выключателей со встроенными трансформаторами тока.
Дополнительные автоматические функции
- Автокомпенсация термо-э.д.с. в измерительной цепи;
- Автоотключение питания неиспользуемого прибора;
- Проверка целостности измерительной цепи;
- Автоматический запуск измерения при обнаружении целостности измерительной цепи;
- Звуковая сигнализация начала и конца измерений.
Связь с персональным компьютером через USB
Позволяет систематизировать и сохранять результаты на компьютере, а также формировать отчеты измерений. Для передачи данных в компьютер и ведения архива измерений используется специальная программа производителя.
Автономность аккумулятора, портативность и надёжность
Встроенный аккумулятор микроомметра МИКО-10 обеспечивает автономность его работы, так одного заряда прибора хватает на 1000 измерений и более при максимальном токе.
Энергонезависимая память в 100 ячеек обеспечивает полноценное обследование, например, комплектной трансформаторной подстанции.
Вес в 0,5 кг и небольшие габариты 165х100х60 мм по праву позволяют называть МИКО-10 мобильным измерительным прибором.
Свободные руки во время работы (3 способа крепления прибора)
МИКО-10 встроен в эргономичный кейс, который может быть размещён на руке и зафиксирован натяжными ремнями, при этом оставляя обе руки свободными для упрощения процесса измерений.
Кроме того, прибор может быть легко снят с руки и закреплён на поясе или шее, а также установлен на любую плоскую поверхность.
Вариативная комплектация прибора
Для удобства подключения к объекту специально разработаны измерительные кабели разной длины и разными типами зажимов/крепления:
- Измерительный комплект с игольчатыми подпружиненными контактами. Применяется, например, при контроле сопротивлений сборных и присоединенных шин;
- Измерительные комплекты с зажимами типа "крокодил" длиной 1,7 м (в стандартном комплекте) и 4,8 м;
- Измерительный кабель с раздельными токовым и потенциальным проводом. В комплекте с кабелем: 2 щупа и 4 изолированных зажима типа "крокодил".
Диапазон температуры эксплуатации от -20 °С до +55 °С позволяет работать с прибором в сложных погодных условиях, гарантируя заявленную точность результатов.
Технические характеристики
Параметр
|
Значение
|
Диапазон сопротивления, мкОм
|
1 ÷ 100 000
|
Разрешающая способность
|
0,1 μΩ
|
Точность
|
±0,2 %
|
Сила измерительного тока
|
1 A / 10 A
|
Количество цифр результата измерения
|
4
|
Питание (встроенная батарея)
|
Литий-ионная
|
Время заряда аккумулятора
|
< 3 ч
|
Встроенная память
|
100 измерений
|
Количество измерений при полном заряде аккумулятора
|
> 1000 измерений
|
Связь с ПК
|
USB
|
Дисплей
|
Монохромный графический 128 x 64 пикселей
|
Потребляемая мощность при заряде встроенного аккумулятора
|
< 15 Вт
|
Электрическое питание (входное напряжение сетевого адаптера)
|
~ 176-264 В, 47-63 Гц
|
Электрическое питание (выходное напряжение сетевого адаптера, используемое для заряда батареи прибора)
|
11-13 В, 1 А
|
Габариты
|
165х100х60 мм
|
Масса прибора
|
0,5 кг
|
Защита от окружающей среды
|
IP54
|
Диапазон температуры при работе с прибором
|
от -20 °C до +55 °C
|
Комплект поставки
№
|
Наименование
|
Применение
|
Количество
|
1
|
Измерительный блок МИКО-10
|
Прибор и сопроводительная документация: сертификат о калибровке, руководство по эксплуатации, формуляр.
|
1
|
2
|
Измерительный кабель
СКБ042.04.00.000
|
Короткий измерительный кабель с зажимом типа "крокодил". Длина 1,7 м.
|
2
|
3
|
Сетевой адаптер для заряда встроенного аккумулятора
|
Источник питания МТ-ИЭС8-120100-1П (12 вольт 1А) - с разъемом 55-21 мм, МЭЛТ.
|
1
|
4
|
Шунт 75 ШСМ МЗ 75А-0,5
|
Шунт для поверки работоспособности микроомметра МИКО-10.
|
1
|
5
|
Кабель USB 2.0 A-B
|
Для подключения прибора к ПК. Длина 1,8 м.
|
1
|
6
|
Фиксирующие ремни
|
Фиксирующие ремни для крепления прибора на руке.
|
1
|
