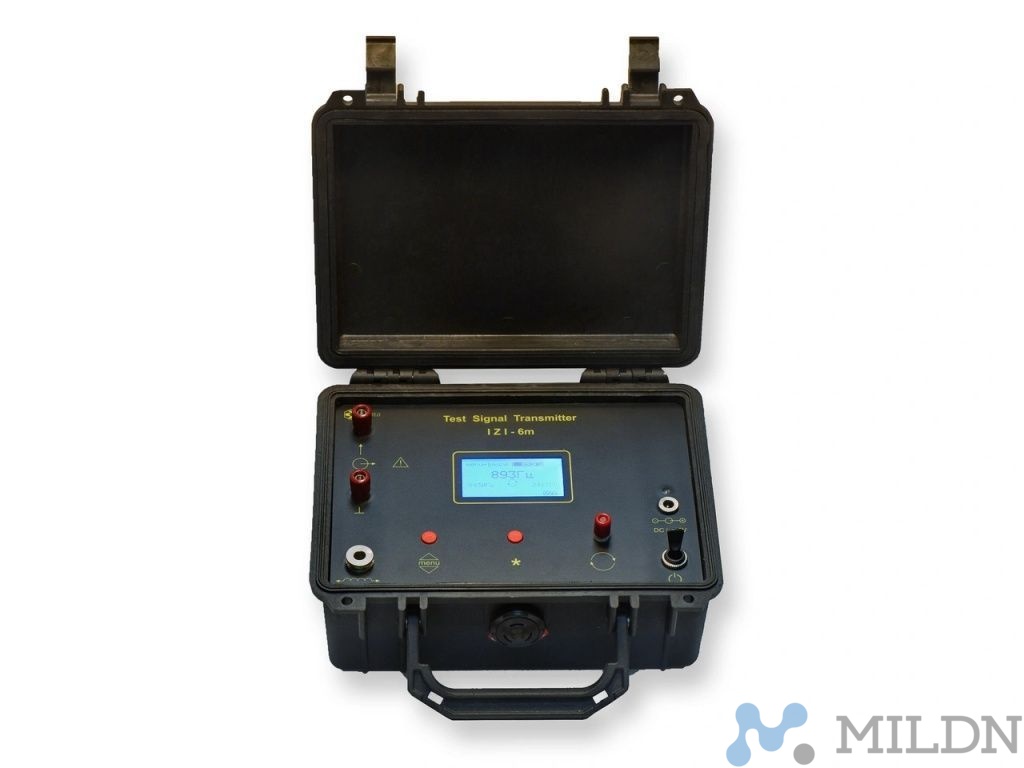

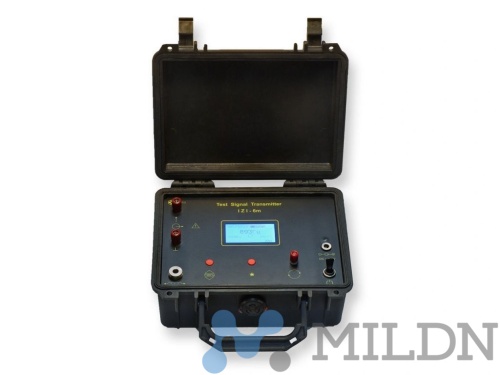

Генератор зондирующих импульсов ИЗИ-6М

Генератор ИЗИ-6М – это компактный прибор, позволяющий подавать в кабельную линию или трубопровод сигнал, необходимый для идентификации трассы приёмником-трассоискателем.

Область применения

Источник зондирующих импульсов ИЗИ-6М в комплекте с приёмниками-трассоискателями применяется для контроля при прокладке и эксплуатации следующих типов кабелей и трубопроводов:

• медножильные кабели связи (ТПП, МКС и т.п.);
• кабели сигнализации и управления (СБПЗАВпШп и т.п.);
• силовые кабели (АСБ, ВВГ и т.п.);
• телевизионные и радиочастотные кабельные линии (РК-75 и т.п.);
• оптические бронированные кабели (ДПС, СПС, ДАС, САС и т.п.);
• металлические трубопроводы: водопровод, газопровод, нефтепровод;
• в строительных организациях для предотвращения возможности повреждения коммуникаций при проведении земляных работ.

Особенности прибора

Два набора рабочих частот:

1. Заводские частоты: предустановленный заводской набор (7 Гц, 893 Гц, 2.43 кГц, 8.93 кГц), совместим со всеми моделями приёмников выпускавшихся ЗАО “ЭРСТЕД” с 1992 года. Сверхнизкая частота 7 Гц для поиска утечки на землю.
2. Пользовательские частоты: пользователь может создать свой набор из трех любых частот  в диапазоне 300 Гц … 40 кГц, что позволяет применять его с ЛЮБЫМ приемником трассоискателя импортного или российского производства.

Дистанционное управление мощностью и рабочими частотами на расстояниях до 1 км. Опция поставляется по заказу.

Функция контроля напряжения и тока на выходе генератора, напряжения встроенного аккумулятора, а также напряжения в подключаемом кабеле.

Генератор ИЗИ-6М обладает следующими свойствами:

• непрерывный и импульсный режим работы генератора;
• электронное управление режимами работы;
• цифровой индикатор тока в кабеле;
• система контроля и автоматического согласования с нагрузкой (трассой);
• переменная мощность, 1 Вт до 6 Вт (в зависимости от нагрузки);
• исключена возможность возникновения разрушающего тока в кабеле;
• возможность работы с высокоомными нагрузками, cнижение тока в кабеле не приводит к исчезновению сигнала;
• наличие выносного индуктора (в герметичном исполнении) обеспечивающего возможность наведения сигнала на кабель без электрического контакта, форма индуктора позволяет использовать его для закладки в шурф до 1 м, в том числе и заполненный водой;
• резонансный режим индуктора – при значительной излучаемой мощности потребление от аккумулятора минимально;
• система контроля работоспособности;
• возможность подключения генератора к внешнему источнику питания 12 В или к сети 220В, 50 Гц через адаптер;
• встроенный необслуживаемый свинцовый герметичный гелевый аккумулятор, устойчивый к глубокому разряду и перезаряду.

---

Технические характеристики генератора ИЗИ-6М

Параметр	Значение
Заводские частоты	7 Гц, 893 Гц, 2.43 кГц, 8.93 кГц для работы совместно с приемниками ТИ-05-3, ТДИ-05М-3 и ТДИ-МА
Диапазон установки пользовательских частот	300 Гц – 40000 Гц
Точность установки пользовательских частот	не более ±0.5% от устанавливаемого значения частоты
Шаг установки пользовательских частот	1.0 Гц
Временной интервал следования зондирующих импульсов в режиме ИГ	пачка – 0,375 с., пауза – 0,125 с.
Выходная мощность	1…6 Вт в зависимости от нагрузки в диапазоне 1.5 Ом … 1 кОм
Измерение напряжения	0 .. 400 В (постоянное, переменное)
Управление	управление через меню, монохромный ЖКИ дисплей 128*64 точки с подсветкой
Дистанционное управление	мощностью и рабочими частотами на расстояниях до 1 км. (опция поставляется по заказу)
Возможность неконтактного подключения к трассе	выносной герметичный резонансный индуктор
Согласование с нагрузкой	автоматическое
Время непрерывной работы	не менее 10 часов, в зависимости от нагрузки при температуре 10°С. . +30°С
Электропитание	встроенный аккумулятор 12 В, внешний источник 12 В, сеть 220 В, 50 Гц через адаптер
Масса c аккумулятором	2 кг
Диапазон рабочих температур	-20°С …+50°С при влажности до 95%, без конденсата
Совместимые по параметрам сигнала приемники	ТДИ-МА, ТИ-05-3, ТДИ-05м-3 и ЛЮБЫЕ приемники в частотном диапазоне 300 Гц … 40 кГц

---

Комплектация

№	Наименование	Количество
1.	Генератор ИЗИ-6М	1
2.	Индуктор	1
3.	Провода для подключения к кабелю	1
4.	Провод для подключения к автомобильному аккумулятору	1
5.	Руководство по эксплуатации	1
6.	Блок питания (зарядное устройство)	1
7.	Сумка для переноски прибора	1
