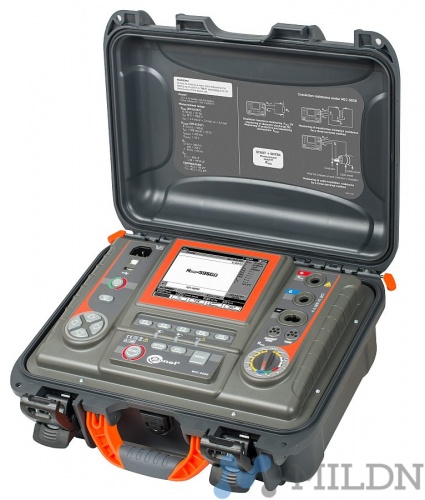

MIC-5050 Измеритель параметров электроизоляции

MIC-5050 Измеритель параметров электроизоляции

Описание товара

Назначение и область применения измерителя параметров электроизоляции MIC-5050:

MIC-5050 предназначен для измерения сопротивления и всех основных параметров электроизоляции кабельных линий, трансформаторов, двигателей и других электротехнических устройств и телекоммуникационных установок измерительным напряжением до 5 кВ. В том числе позволяет использовать нарастающее измерительное напряжение (SV), и измерять коэффициент разряда диэлектриков (DD).

Основные характеристики измерителя параметров электроизоляции MIC-5050:

Измерение сопротивления электроизоляции R_ISO до 20 ТОм;
Выбор измерительного напряжения в диапазоне от 50 В до 5 кВ (50 В .. 1000 В – шаг 10 В; 1 .. 5 кВ – шаг 25 В);
Непрерывное измерение сопротивления электроизоляции и отображение тока утечки;
Автоматическая разрядка емкости исследуемого объекта после завершения измерения сопротивления электроизоляции;
Акустическое обозначение пятисекундных интервалов времени, упрощающее снятие временных характеристик при измерении сопротивления изоляции;
Установка времени измерения — до 99'59 ';
Установка маркеров времени T1, T2 и T3 в диапазоне от 1 с до 600 с для расчета коэффициентов абсорбции и поляризации;
Автоматический расчет коэффициентов абсорбции и поляризации (степени увлажнения и старения изоляции) AB1, AB2, DAR, PI;
Индикация измерительного напряжения;
Измерительный ток – 1,2 мА , 3 мА или 5 мА;
Двух- и трех-проводной метод измерения сопротивления электроизоляции с использованием проводников длиной до 20 м;
Защита от объекта измерения находящегося под напряжением;
Поддержка адаптера AutoISO-5000 с напряжением до 5 кВ;
Измерение емкости в процессе измерения сопротивления электроизоляции;
Измерение температуры с использованием дополнительного зонда;
Измерение сопротивления электроизоляции нарастающим ступенчатым напряжением (SV);
Измерение коэффициента разряда диэлектриков (DD);
Локализация повреждений (прожиг).
Цифровые фильтры для проведения измерений в условиях повышенных помех окружающей среды;
Измерение сопротивления защитных проводников RCONT током +200 мА (металлосвязь);
Регулируемые пределы измерения R_ISO и R_CONT;
Измерение постоянного и переменного напряжения до 750 В;
Отображение графиков на дисплее в процессе измерения;
Встроенная инновационная память результатов измерений с возможностью указания наименований объектов и точек измерений; обозначения заказчиков.
Поддержка опциональной мини Bluetooth клавиатуры;
Графический дисплей 5,6 дюймов с подсветкой;
Подсветка клавиатуры;
Питание от электросети или встроенного аккумулятора;
Встроенное зарядное устройство.

Технические характеристики измерителя параметров электроизоляции MIC-5050:

0,0...999 кОм

1 кОм

± (3 % и.в. + 10 е.м. р.)

1,00...9,99 МОм

0,01 МОм

10,0...99,9 МОм

0,1 МОм

100...999 МОм

1 МОм

1,00...9,99 ГОм

0,01 ГОм

10,0...99,9 ГОм

0,1 ГОм

100...999 ГОм

1 ГОм

± (3,5 % и.в. + 10 е.м. р.)

1,00…9,99 ТОм

0,01 TОм

± (7,5 % и.в. + 10 е.м. р.)

10,0...20,0 ТОм

0,1 TОм

± (10,0 % и.в. + 10 е.м. р.)

50 В

200 ГОм

20,0 ГОм

100 В

400 ГОм

40,0 ГОм

250 В

1,00 ТОм

100 ГОм

500 В

2,00 ТОм

200 ГОм

1000 В

4,00 ТОм

400 ГОм

2500 В

10,00 ТОм

400 ГОм

5000 В

20,0 ТОм

400 ГОм

50…1000 В

10 В

1000…5000 В

25 В

5000…10000 В

25 В

0...19,99 Ом

0,01 Ом

±(2% и.в. + 3 е.м.р.)

20,0...199,9 Ом

0,1 Ом

200...999 Ом

1 Ом

±(4% и.в. + 3 е.м.р.)

- Напряжение на разомкнутых измерительных проводниках: 4…24 В;
- Выходной ток при R<15 Ом: мин. 200 мA (ISC: 200..250 мA);
- Компенсация сопротивления измерительных проводников;
- Измерение двунаправленным током

0...29,9 В

0,1 В

± (2 % и.в. + 20 е.м.р.)

30...299,9 В

0,1 В

± (2 % и.в. + 6 е.м.р.)

30...750 В

1 В

± (2 % и.в. + 2 е.м.р.)

Диапазон частот: от 45 Гц до 65 Гц

1...999 нФ

1 нФ

±(5% и.в. + 5 е.м.р.)

1,00...49,9 мкФ

0,01 мкФ

Результат измерения емкости отображается после проведения измерения сопротивления электроизоляции R_ISO
Для измерительного напряжения ниже 100 В результат не гарантирован

- 40...+99,9 °С

1 °С

± (3 % и.в. + 8 е.м.р.) В РФ не нормируется

Класс изоляции

Двойная, согласно EN 61010-1 и IEC 61557

Категория безопасности

IV 600 В (III 1000 В) согласноEN 61010-1

Степень защиты корпуса согласно EN 60529

IP40 (IP 67 с закрытой крышкой)

Питание измерителя

Встроенный гелевый аккумуляторный блок 12 В

Температура хранения

-25...+70 °C

Температура рабочая

-20..+50 °C

Относительная влажность

20..80 %

Высота

До 3000 м

Питание зарядного устройства

Электросеть 90..260 В / 50..60 Гц

Дисплей

ЖК, графический 5,6"

Интерфейс

USB или Bluetooth®

Габаритные размеры

390×310×180

Масса измерителя

Около 7 кг

Примечание: Сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда». Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина»

Комплект поставки MIC-5050

№

Наименование

Описание

Фото

Количество

Индекс

MIC-5050 - измеритель параметров электроизоляции

Предназначен для измерения сопротивления и всех основных параметров электроизоляции кабельных линий, трансформаторов, двигателей и других электротехнических устройств и телекоммуникационных установок измерительным напряжением до 5 кВ. В том числе позволяет использовать нарастающее измерительное напряжение (SV), и измерять коэффициент разряда диэлектриков (DD).

WMRUMIC5005

Зажим «Крокодил» изолированный голубой К09 11 кВ

Зажим К09 используется для подключения приборов в режиме измерения электрического сопротивления изоляции.

WAKROBU32K09

Зажим «Крокодил» изолированный красный К09 11 кВ

Зажим К09 используется для подключения приборов в режиме измерения электрического сопротивления изоляции.

WAKRORE32K09

Зажим «Крокодил» изолированный черный К09 11 кВ

Зажим К09 используется для подключения приборов в режиме измерения электрического сопротивления изоляции.

WAKROBL32K09

Кабель последовательного интерфейса USB

Предназначен для связи с компьютером приборов, имеющих USB порт.

WAPRZUSB

Кабель сетевой стандарта IEC

Кабель сетевой стандарта IEC.

WAPRZ1X8BLIEC

Провод измерительный с разъемами «банан» 10 кВ красный 3 м

Провод измерительный с разъемами «банан» 10 кВ красный 3 м.

WAPRZ003REBB10K

Провод измерительный с разъемами «банан» 10 кВ голубой 3 м

Провод измерительный с разъемами «банан» 10 кВ голубой 3 м.

WAPRZ003BUBB10K

Провод измерительный с разъемами «банан» экранированный 10 кВ черный 3 м

Провод измерительный с разъемами «банан» экранированный 10 кВ черный 3 м.

WAPRZ003REBB10K

Футляр L4

Футляр для переноски прибора и аксессуаров: MIC-2505, MIC-2510, MIC-5005 (для аксессуаров), MIC-5010 (для аксессуаров), MIC-5050 (для аксессуаров), MIC-10k1 (для аксессуаров), MZC-305, MRU-20, MPI-505.

WAFUTL4

Характеристики

Прочие
Производитель	Sonel
Госреестр РФ	58907-20
Межповерочный интервал, мес.	12 месяцев
Гарантия, мес.	36 мес

Диапазон	Разрешение	Основная погрешность
ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ ЭЛЕКТРОИЗОЛЯЦИИ R_ISO
Диапазон измерения согласно IEC 61557-2 для UN = 5 кВ: от 5,00 МОм до 20,0 ТОм
0,0...999 кОм	1 кОм	± (3 % и.в. + 10 е.м. р.)
1,00...9,99 МОм	0,01 МОм
10,0...99,9 МОм	0,1 МОм
100...999 МОм	1 МОм
1,00...9,99 ГОм	0,01 ГОм
10,0...99,9 ГОм	0,1 ГОм
100...999 ГОм	1 ГОм	± (3,5 % и.в. + 10 е.м. р.)
1,00…9,99 ТОм	0,01 TОм	± (7,5 % и.в. + 10 е.м. р.)
10,0...20,0 ТОм	0,1 TОм	± (10,0 % и.в. + 10 е.м. р.)
ПРЕДЕЛЫ ИЗМЕРЕНИЯ СОПРОТИВЛЕНИЯ ЭЛЕКТРОИЗОЛЯЦИИ В ЗАВИСИМОСТИ ОТ УСТАНОВЛЕННОГО ИЗМЕРИТЕЛЬНОГО НАПРЯЖЕНИЯ
Напряжение U_ISO	Измерительный диапазон	Измерительный диапазон с адаптером AutoISO-5000
50 В	200 ГОм	20,0 ГОм
100 В	400 ГОм	40,0 ГОм
250 В	1,00 ТОм	100 ГОм
500 В	2,00 ТОм	200 ГОм
1000 В	4,00 ТОм	400 ГОм
2500 В	10,00 ТОм	400 ГОм
5000 В	20,0 ТОм	400 ГОм
ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ ЭЛЕКТРОИЗОЛЯЦИИ НАРАСТАЮЩИМ НАПРЯЖЕНИЕМ (SV)
Напряжение U_ISO	Шаг напряжения
50…1000 В	10 В
1000…5000 В	25 В
5000…10000 В	25 В
ИЗМЕРЕНИЕ ПЕРЕХОДНЫХ СОПРОТИВЛЕНИЙ КОНТАКТОВ И ПРОВОДНИКОВ ТОКОМ НЕ МЕНЕЕ ±200 мА
Диапазон измерения согласно IEC 61557-4: 0,12...999 Ом
Диапазон отображения	Разрешение	Основная погрешность
0...19,99 Ом	0,01 Ом	±(2% и.в. + 3 е.м.р.)
20,0...199,9 Ом	0,1 Ом	±(2% и.в. + 3 е.м.р.)
200...999 Ом	1 Ом	±(4% и.в. + 3 е.м.р.)
- Напряжение на разомкнутых измерительных проводниках: 4…24 В; - Выходной ток при R<15 Ом: мин. 200 мA (ISC: 200..250 мA); - Компенсация сопротивления измерительных проводников; - Измерение двунаправленным током
ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ ПОСТОЯННОГО И ПЕРЕМЕННОГО
Диапазон отображения	Разрешение	Основная погрешность
0...29,9 В	0,1 В	± (2 % и.в. + 20 е.м.р.)
30...299,9 В	0,1 В	± (2 % и.в. + 6 е.м.р.)
30...750 В	1 В	± (2 % и.в. + 2 е.м.р.)
Диапазон частот: от 45 Гц до 65 Гц
ИЗМЕРЕНИЕ ЕМКОСТИ
Диапазон	Разрешение	Основная погрешность
1...999 нФ	1 нФ	±(5% и.в. + 5 е.м.р.)
1,00...49,9 мкФ	0,01 мкФ	±(5% и.в. + 5 е.м.р.)
Результат измерения емкости отображается после проведения измерения сопротивления электроизоляции R_ISO Для измерительного напряжения ниже 100 В результат не гарантирован
ИЗМЕРЕНИЕ ТЕМПЕРАТУРЫ ОКРУЖАЮЩЕЙ СРЕДЫ
Диапазон отображения	Разрешение	Основная погрешность
- 40...+99,9 °С	1 °С	± (3 % и.в. + 8 е.м.р.) В РФ не нормируется
ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Параметр	Значение
Класс изоляции	Двойная, согласно EN 61010-1 и IEC 61557
Категория безопасности	IV 600 В (III 1000 В) согласноEN 61010-1
Степень защиты корпуса согласно EN 60529	IP40 (IP 67 с закрытой крышкой)
Питание измерителя	Встроенный гелевый аккумуляторный блок 12 В
Температура хранения	-25...+70 °C
Температура рабочая	-20..+50 °C
Относительная влажность	20..80 %
Высота	До 3000 м
Питание зарядного устройства	Электросеть 90..260 В / 50..60 Гц
Дисплей	ЖК, графический 5,6"
Интерфейс	USB или Bluetooth®
Габаритные размеры	390×310×180
Масса измерителя	Около 7 кг
Примечание: Сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда». Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина»
