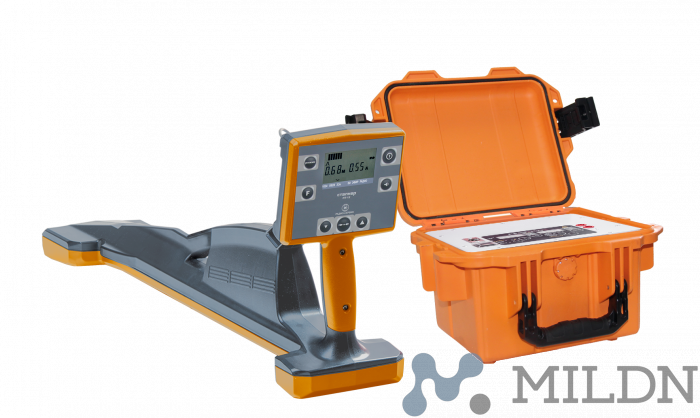

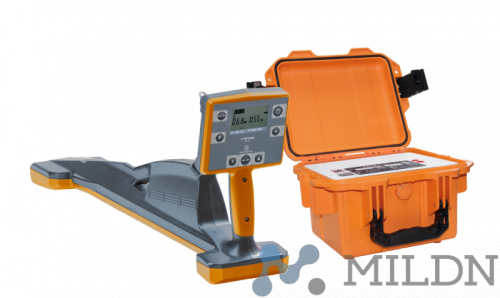

Сталкер 75-12
НПФ Радио-Сервис
Артикул: 128047

Описание товара:

Комплекс трассопоисковый

Комплекс предназначен для определения планового положения и глубины залегания коммуникаций, обследования участков местности перед проведением земляных работ.
Официальный дилер
Характеристики:
Производитель
Гарантия, мес.
18

Описание товара

Комплекс трассопоисковый "Сталкер" предназначен для:
  • определения конфигурации коммуникаций (кабельных линий,трубопроводов);
  • определения глубины залегания коммуникаций;
  • определения мест повреждения изоляции коммуникаций относительно грунта (совместно с датчиками контроля изоляции);
  • определения мест короткого замыкания или обрыва жил кабеля;
  • отбора жил в кабеле и поиска неисправностей в проводке (совместно с мини-датчиком МД-01).
 Общие особенности:
  • Простой и понятный процесс поиска подземных коммуникаций;
  • Дальность поиска - до 10 км на глубине до 6 м;
  • «РАДИО»  частота (пассивная) для поиска трассы без генератора;
  • Бесконтактная подача поискового сигнала при помощи передающих клещей КИ-50.
Приемник ПТ-12ПТ-12.png
  • Легкий, ударопрочный, брызгозащищенный корпус;
  • Жидкокристаллический антибликовый дисплей с подсветкой;
  • Встроенный динамик;
  • Автоматическое определение глубины залегания и силы тока в коммуникации, в том числе и в пассивном режиме на частоте 50 Гц;
  • Режимы поиска: острый максимум, пологий максимум, минимум;
  • Изменение тональности сигнала в зависимости от расположения оператора относительно оси коммуникации.
Генератор ГТ-75ГТ-75
  • Синусоидальная форма выходного сигнала для исключения наведенных помех на оборудование;
  • Встроенный измеритель выходного напряжения, тока и импеданса для оценки качества рабочего сигнала;
  • Высокая выходная мощность для работы в сложных условиях;
  • Автоматическое согласование с нагрузкой для простоты использования;
  • Питание от встроенного аккумулятора с возможностью подключения внешнего источника (12 В, 220 В);
  • Влагозащищенный, ударопрочный корпус (IP 44).


Технические характеристики

ПТ-12:

Параметр Значение
Активные частоты, Гц 1024, 8928, 32768 (33к)
Диапазон рабочих частот при работе без генератора "ЭФИР"(48 - 14000 Гц), "РАДИО" (10 - 36 кГц), 50 Гц
Определение глубины залегания коммуникации От 0,10 м до 6,00 м
Определение тока рабочей частоты в коммуникации От 10 мА до 10,0 А
Предел допускаемой погрешности определения планового положения оси одиночной коммуникации на глубине залегания 2 м, не более +- 0,1 м
Габаритные размеры, не более 700 x 300 x 140 мм
Масса, не более 1,7 кг
Диапазон рабочих температур от -20 до +55°C


ГТ-75:

Параметр Значение
Рабочие частоты, Гц 273, 526, 1024, 8928
Диапазон регулировки выходной мощности на нагрузке от 0,5 до 600 Ом, Вт от 10 до 75
Сила тока, потребляемая от источника постоянного тока, В от 10,5 до 14
Сила тока, потребляемая от источника постоянного тока, А не более 10
Выходной ток, А до 12
Диапазон рабочих температур, °С от -30 до +55
Габаритные размеры, не более, мм 275 х 250 х 180
Масса, не более, кг 8,5



Комплект поставки

Наименование Назначение Количество
1. Сталкер ПТ-12 - приемник Приемник предназначен для определения планового положения и глубины залегания коммуникаций, мест повреждения изоляции трубопроводов и кабелей, обследования участков местности перед проведением земляных работ. 1
2. Сталкер ГТ-75 - генератор Генератор предназначен для определения планового положения и глубины залегания коммуникаций, мест повреждения изоляции трубопроводов и кабелей, обследования участков местности перед проведением земляных работ. 1
3. Сумка приемника Предназначена для переноски приемника. 1
4. Катушка с синим проводом 10 м РЛПА.685442.004-01 Применяется для подключения генератора к коммуникации или штырю заземления. 1
5. Зажим типа "крокодил" Применяются для подключения кабеля к коммуникации. 1
6. Батарейный отсек РАПМ.436244.003 Предназначен для возможности питания от 6 элементов питания типа АА. 1
7. Блок питания БПН-13-12300 РАПМ.436244.002 Предназначен для зарядка аккумуляторов. Питание от сети 220 В. Максимальная мощность генератора 20 Вт. 1
8. Блок питания БПН-А 12-0,5 Применяется для заряда аккумулятора приемника ПТ-02М и ПТ-04. 1
9. Зажим типа "крокодил" Применяются для подключения кабеля к коммуникации. 1
10. Катушка с красным проводом 10 м РЛПА.685442.004 Применяется для подключения генератора к коммуникации или штырю заземления. 1
11. Рамка передающая РП-02 РАПМ.468151.001 Предназначена для подключения к коммуникации бесконтактным способом. 1
12. Сумка для аксессуаров генератора Предназначена для переноски аксессуаров. 1
13. Телефоны головные РЛПА.468627.001 Предназначен для улавливания разностей звукового сигнала. 1
14. Руководство по эксплуатации РАПМ.464333.008РЭ 1
15. Руководство по эксплуатации на генераторы ГТ-75 и ГТ-15 РАПМ.435141.001РЭ 1

Характеристики

Прочие
Производитель НПФ Радио-Сервис
Гарантия, мес. 18
