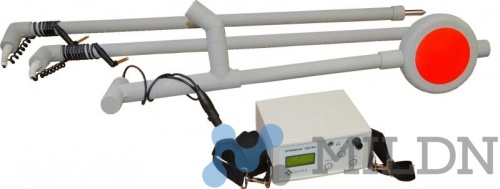

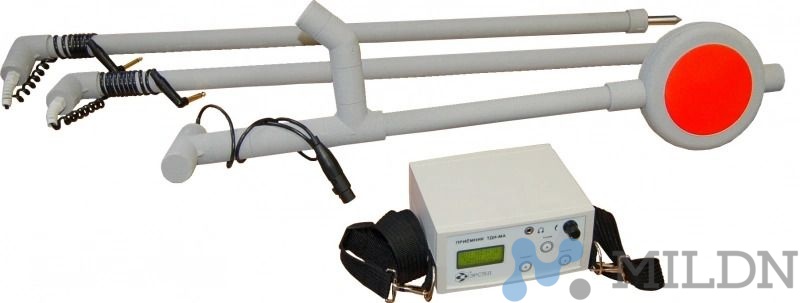

Трассодефектоискатель ТДИ-МА (приёмник)

Описание товара

Трассодефектоискатель ТДИ-МА – это универсальный прибор, позволяющий на местности определять местоположение и направление кабельных линий и металлических трубопроводов, а также определять место их повреждения (обрыв, короткое замыкание, повреждение защитной оболочки, коррозия, понижение сопротивления изоляции).

ТДИ-МА заменяет приборы: ТИ-03М, ТИ-05, ТИ-05-2, ТИ-05-3, ТДИ-02М, ТДИ-05М, ТДИ-05М-2, ТДИ-05М-3, ТИ-05Ц.

Назначение

Трассодефектоискатель ТДИ-МА предназначен для проведения следующих видов работ на кабельных линиях и металлических трубопроводах:

определение места прохождения трассы;
определение направления трассы;
определение глубины прокладки трассы;
определение места повреждения трассы (обрыв, короткое замыкание, повреждение изоляции и пр.).

Область применения

Трассодефектоискатель ТДИ-МА применяется для контроля при прокладке и эксплуатации следующих типов кабельных линий и трубопроводов:

медножильные кабели связи (ТПП, МКС и т.п.);
кабели сигнализации и управления (СБПЗАВпШп и т.п.);
силовые кабели (АСБ, ВВГ и т.п.);
телевизионные и радиочастотные кабельные линии (РК-75 и т.п.);
оптические бронированные кабели (ДПС, СПС, ДАС, САС и т.п.);
водопровод, газопровод, нефтепровод;
в строительных организациях для предотвращения возможности повреждения коммуникаций при проведении земляных работ.

Особенности прибора

полностью электронное управление режимами;
ЖК-дисплей, отображающий режимы работы;
цифровая фильтрация сигнала – позволяет на порядок повысить помехозащищенность и избирательность приемника;
дополнительное подавление индустриальных помех (50- 100Гц) допускает работу вблизи контактных линий железных дорог и в иных неблагоприятных условиях, в которых работа предыдущих моделей трассоискателей была невозможна;
полностью автоматический выбор необходимого коэффициента усиления в пределах 5 декад;
наличие 7 Гц канала, что делает возможным разделение ёмкостной и гальванической утечек и отфильтровать блуждающие токи;
возможность работы как с использованием наушников или встроенного динамика, так и по показаниям на ЖК-дисплее;
скоростное зарядное устройство в сочетании Li-Ion аккумулятором позволяет не только полностью зарядить аккумулятор за 2 часа, но и оперативно подзаряжать его за 15-20 минут без каких-либо неблагоприятных последствий (Li-Ion аккумулятор не имеет эффекта “памяти”);
микропроцессорный контроль за состоянием аккумулятора позволяет своевременно отключить прибор в автоматическом режиме, предохраняя аккумулятор от разрушения перезарядом;
брызгозащитная пленочная клавиатура.

Технические характеристики трассодефектоискателя ТДИ-МА

Параметр	Значение
Активная частота, F_А	7 Гц, 893 Гц, 2.43 кГц и 8.93 кГц
Пассивная частота, F_п	50 Гц
Локация повреждений изоляции
Контроль разряда аккумулятора	Есть (ЖКИ индикатор)+автоматический контроль микропроцессором
Время непрерывной работы, не менее - с подсветкой - без подсветки	8 часов 12 часов
Электропитание	Встроенный аккумулятор Li-Ion 7,4 В.
Масса c аккумулятором	1,5 кг
Диапазон рабочих температур	-20 ÷ + 50 °С

Комплектация

№	Наименование	Количество
1	Приемник ТДИ-МА: измерительный блок	1
2	Дискообразная поисковая антенна	1
3	Штырь для поиска утечек	2
4	Блок питания (зарядное устройство)	1
5	Руководство по эксплуатации	1
6	Cумка для аксессуаров	3
